CAD入门到精通全套教程，CAD制图零基础教程，AUTOCAD平面、立面教程

CAD入门到精通全套教程，CAD制图零基础教程，AUTOCAD平面、立面教程

本教程大小：29.95GB

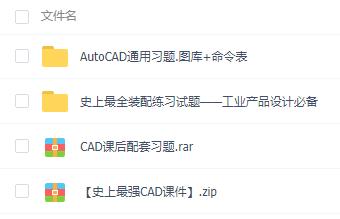

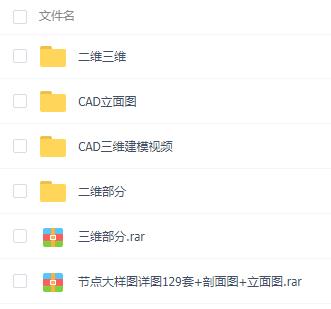

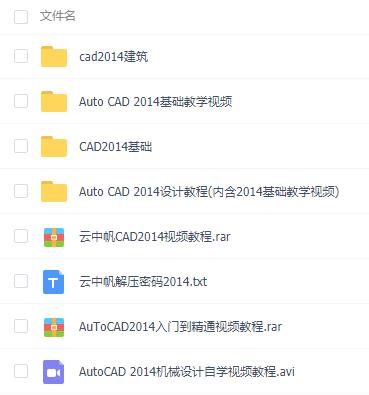

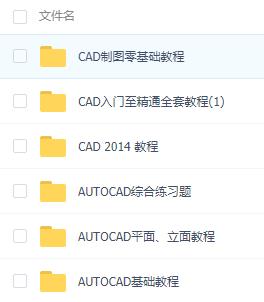

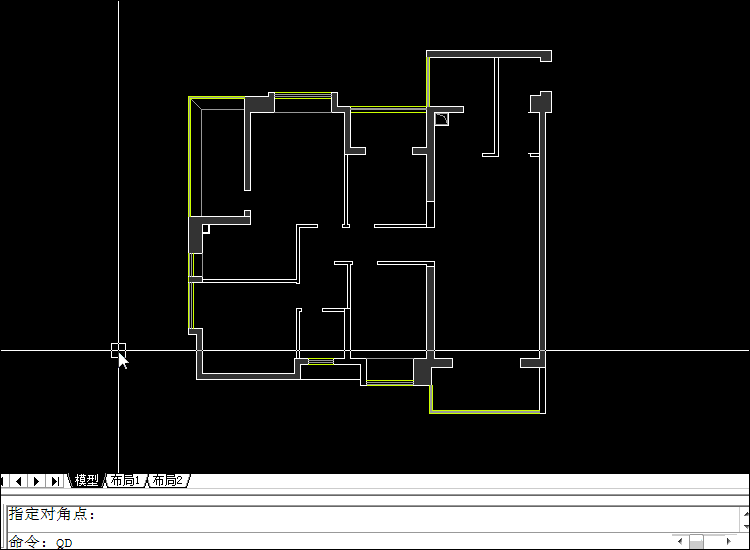

部分内容截图展示如下：

延伸阅读：

CAD作为一款使用广泛的平面绘图软件，自然是2D模具设计师首选。然而，随着市场的不断变化，加上3D绘图软件的直观冲击。二维设计师不仅在技术要求过硬，更重要的需要做到高效的出图。

CAD绘图手法

大家都知道，CAD快速出图是需要使用快捷键，熟练的掌握快捷键能事半功倍，但是大部分朋友忽略了手法的重要性。小编有一张效率极高，且非常好用的快捷键表，现在分享给大家。具体如下：

快捷键一

之所以说效率极高，是因为此份快捷键所有常见命令都在键盘左手位置，并且快捷键指令不超过2个字母，这样极大提高了绘图效率。

快捷键二

练习CAD绘图效率也有不同的方法，如果只是一味的记快捷键，画图没有太大效果。需要进行针对性练习。

在绘图过程中，尤其是冲压模具设计时，需要使用到大量的数据，而每个数据都需要手动进行输入。如果输数字的效率不行，那注定效率高不起来。

因此，当我们熟练了快捷键以后请把练习的重心放在输入数字上，有奇效。

CAD施工图怎样才能画的快？

很多刚开始画施工图的小伙伴都很困扰，为什么别人的施工图画的又快又好？而自己每天加班到半夜，绘图效率还是没有提高；其实绘图效率低可能是由有以下原因导致的：

1、制图标准不统一

设计师的制图习惯是在学习和工作的过程中总结出来的，大部分都是根据以往的经验制图，没有科学合理性的步骤。对于一个初级的绘图员来说这更是一个需要自己摸索的过程，失败总结再失败再总结，浪费大把时间，而且还没有效率。

2、软件技巧不熟练

在学习绘制施工图的时候，大部分设计师都是靠收集大师作品临摹和借鉴，制定标准化的制图模式以及应用灵活的绘图技巧，可以大大减少重复劳动，快速有效的完成制图。所以很有必要统一制图标准。

3、规范图集不会用

规范图集看不懂不会查，没有重点。

毕竟制图习惯和技巧不是一朝一夕养成的，大家还是需要继续努力，打磨自己的技术，下面分享给大家一些精心整理的CAD实用技巧！喜欢记得分享哦~

1.【CTrl+N无效时之解决办法】

CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。

操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框），选择A则新建命令有效，反则无效。

2.【Ctrl键无效之解决办法】

有时我们会碰到这样的问题：比如CTRL+C（复制），CTRL+V（粘贴），CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。

操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾），标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。

3. 【填充无效时之解决办法】

有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

操作：OP---------显示-----------应用实体填充（打上勾）

4.【加选无效时之解决办法】

正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以如下解决。

操作：进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉），用SHIFT键添加到选择集“去掉勾”后则加选有效

反之加选无效。

命令：PICKADD 值 ：0/1

5.【CAD命令三键还原】

如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。

操作：OP选项-----配置-----重置。即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等~

6.【鼠标中键不好用怎么办呀】

正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人，这时只需调下系统变量mbuttonpan即可。

操作：将mbuttonpan初始值：调为1.支持菜单 (.mnu) 文件定义的动作，当按住并拖动按钮或滑轮时，支持平移操作。

【命令行中的模型，布局不见的解决办法】

操作：op----选项------显示---------显示布局和模型选项卡（打上勾即可）

7.【CAD技巧】

众所周知，确定键有两个，一个是“回车”另一个则是“空格”

但现在就让我们用右键来代替他们吧

操作：OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键

单击进去------把所有的重复上一个命令打上勾

试下，右键是不是有确定的功效了。

首推：希望大家能养成右键确定这个习惯

其次：空格键次之

烦感：千万不要用回车键确定

8. 【图形里的圆不圆了咋办呀】

经常做图的人都会有这样的体会，所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成，这里就不多说了，一个命令搞定它

操作：RE~即可

9.【图形窗口中显示滚动条】

也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用

操作：op----显示------图形窗口中显示滚动条即可

10.【保存的格式】

为什么要存2000格式呢？

因为CAD版本只向下兼容；这样用2002 2004 2006都可以打开了，方便操作

操作：OP----打开和保存----另存为2000格式

11. 【如何保存打印列表】

但在这之前，你得自己建立一个属于自己的例表

表告诉我你不会建~

操作：op选项-----打印------添加打印列表

12.【如果在标题栏显示路径不全怎么办】

操作：op选项---------打开和保存----------在标题栏中显示完整路径（勾选 ）即可

13.【目标捕捉（OSNAP）有用吗】

答：用处很大。尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。对此也是非常重视，每次版本)D升级，目标捕捉的功能都有很大提高。切忌用光标线直接定点，这样的点不可能很准确。

14.【为什么绘制的剖面线/标注线不是连续线型】

答：AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。如果当前的线型不是连续线型，那么绘制的剖面线和尺寸标注就不会是连续线。

15.【如何减少文件大小】

答：在图形完稿后，执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层，未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。

-purge,前面加个减号，清理的会更彻底些，哈，我还没试呢，你先试下

★补充：

方法二：用WBLOCK命令。

把需要传送的图形用WBLOCK命令以块的方式产生新的图形文件，把新生成的图形文件作为传送或存档用。目前为止，这是笔者发现的最有效的“减肥”方法。现简明示例如下：

命令： wblock（在弹出的对话框中输入文件名及文件存放位置，由于非常简单，故在此省略对话框图形）

定义的名字： （直接回车）

给一个基点：（任选一点）

选择物体： （选择完毕后回车）

这样就在你指定的文件夹中生成了一个新的图形文件。DWG文件用两种方法精简并对比效果发现，精简后的文件大小相差几乎在5K以内！

16.【如何将自动保存的图形复原】

答：AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。

一般该文件存放在WINDOWS的临时目录，如C:WINDOWSTEMP.

补充：

{默认状态下*.sv$文件的存放位置：win9x:一般该文件存放在WINDOWS的临时目录，如C:WINDOWSTEMP；winnt/2000/xp:

开始菜单->运行，输入%temp%，(有可能%tmp%也行)，确定。

17【为什么不能显示汉字】

答：原因可能是：

1. 对应的字型没有使用汉字字体，如HZTXT.SHX等；

当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中（一般为……FONTS）；

对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成“？”号。

如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么你重新设置正确字体及大小，从新写一个，然后用小刷子点新输入的字体去刷错误的字体即可~~

注：（系统是有一些自带的字体但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失，这样会给你带来很大的不便，这时你去别人的电脑中考一些字体过来就OK了 ）

18.【为什么输入的文字高度无法改变】

答：使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。

19.【为什么有些图形能显示，却打印不出来】

答：如果图形绘制在AutoCAD自动产生的图层（DEFPOINTS、ASHADE等）上，就会出现这种情况。应避免在这些层知道不。

20.【DWG文件破坏了咋办呀】

答：文件---绘图实用程序---修复。选中你要修复的文件

此方法百分之50有效。
